Civil 3D 道路土工の設計

Civil 3D 道路土工の設計

Civil 3D では、平面線形と縦断線形をマウスで指示するだけで、3D の道路モデルを作成できます。
3D 道路モデルなので、横断図の作成や、土量計算も簡単です。
また、モデルを更新すると図面や数量も連動して更新されます。

1. 平面線形を作成

Civil 3D の「線形作成ツール」を使えば、始終点と IP 点をマウスで指示するだけで、クロソイド曲線に対応した平面線形を作成できます。
作成した平面線形は、IP 点をドラッグ&ドロップしたり、パラメータを変更することで、好きな形状に更新できます。

平面線形を作成

2. 縦断図を作成

Civil 3D の「サーフェスから縦断を作成」という機能を使えば、作成した平面線形に沿って、現況地形の縦断図を瞬時に作成できます。
加えて「縦断作成ツール」を使えば、始終点と PVI 点をマウスで指示するだけで、縦断曲線に対応した縦断線形を作成できます。
作成した縦断線形は、PVI 点をドラッグ&ドロップしたり、パラメータを変更することで、好きな形状に更新できます。

縦断図を作成

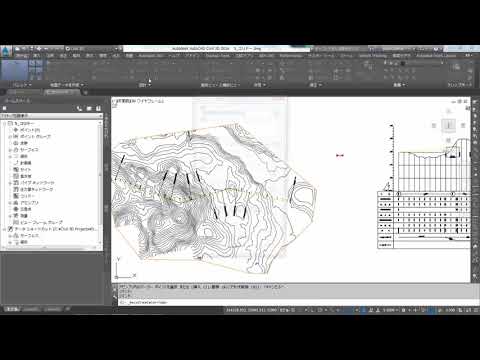

3. 標準断面から 3D モデルを作成

Civil 3D の「アセンブリを作成」という機能を使えば、舗装・路盤・擁壁・法面などを表すパーツを組み合わせ、アセンブリ(標準横断)を作成できます。加えて「コリドーを作成」という機能を使えば、作成したアセンブリを平面線形と縦断線形に沿って押し出し、コリドー(道路の三次元モデル)を作成できます。

「ターゲットのサーフェス」を指定すると、コリドーの法面を現況地形に自動的に擦り付けできます。
また、現況地形・平面線形・縦断線形・アセンブリを更新すると、コリドーも自動で更新されます。

標準断面から 3D モデルを作成

4. 横断図を作成

Civil 3D の「横断抽出ライン」という機能を使えば、一定の規則に基づいて、横断図を作成する位置をまとめて抽出できます。加えて「複数の横断ビューを作成」という機能を使えば、抽出した位置において、横断図を瞬時に作成できます。

横断図を作成

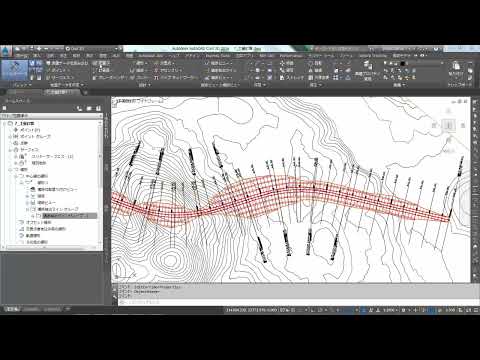

5. 土量計算(プリズモイダル法)

Civil 3D の「コリドーサーフェスを作成」という機能を使えば、コリドーからサーフェスを作成できます。
加えて「土量ダッシュボード」という機能を使えば、コリドーサーフェスと現況地形のサーフェスと比較することで、より正確な土量を計算できます。
この計算法(プリズモイダル法)は、国土交通省の土木工事数量算出要領に対応しています。

土量計算(プリズモイダル法)

6. 土量計算(平均断面法)

Civil 3D の「マテリアルを計算」という機能を使えば、各測点の切土面積や盛土面積から、土量を計算できます。
加えて、J ツールにある「横断図数量表」という機能を使えば、各測点の土量を横断図に自動的に配置できます。
この計算法(平均断面法)は、国土交通省の土木工事数量算出要領に対応しています。

土量計算(平均断面法)

7. 数量や図面を自動更新

Civil 3D の「コリドーを再作成」という機能を使えば、3D モデル、図面、数量が全て連動して自動で更新されます。例えば、縦断線形や法面勾配を修正しただけで、全ての横断図や土量が更新されます。これにより、作業のやり直しを劇的に減らすことができます。

数量や図面を自動更新
