NavisWorks セルフトレーニングテキスト(基礎編)NavisWorks セルフトレーニングテキスト(基礎編)

このテキストでは、NavisWorksの基本的な操作方法について説明しています。

目次

  1. ユーザ インタフェース
    1. アプリケーションメニュー
    2. クイックアクセスツールバー
    3. 情報センター
    4. リボン メニュー
    5. シーンビュー
    6. ナビゲーションツール
    7. ドッキング可能ウィンドウ
    8. ステータスバー
  2. ワークスペースとオプション
    1. ワークスペースを保存
    2. ワークスペースをロード
    3. グローバルオプション
    4. ファイルオプション
  3. モデルの統合
    1. モデルの統合
  4. ファイル形式
    1. NWF ファイル作成
    2. NWD ファイル作成
  5. モデルの参照
    1. マウスでのコントロール
    2. ViewCube
    3. ナビゲーションバー
    4. その他の表示コントロール:キーボードショートカット
  6. ビューポイント
    1. ビューポイントの作成
  7. 選択ツリー
    1. 選択ツリー ウィンドウ
    2. 選択ツリーの右クリックメニュー
  8. プロパティ画面
    1. プロパティ画面
    2. クイックプロパティ
  9. セット画面
    1. 選択セットの作成
    2. フォルダを新規作成
    3. 検索セットの作成
  10. Animator
    1. オブジェクトの移動
    2. オブジェクトの回転
  11. 測定 / 朱書き/タグ・コメント / モデルデータの変換
    1. 測定
    2. 朱書き
    3. タグの作成
    4. モデルデータの変換
  12. 干渉チェック
    1. Clash Detective
  13. スイッチバック
    1. スイッチバック
  14. TimeLiner
    1. TimeLiner

1. ユーザ インタフェイス

Navisworks のユーザーインターフェースを確認します。

アプリケーションメニュー

1. Navisworks Manage 2019 を起動します。

2. アプリケーションメニューをクリックします。

アプリケーションメニュー

3. [新規]を選択すると、新規ファイルが開きます。

4. [開く]メニューの右にある三角ボタンをクリックすると、ファイルオープンのための選択肢が表示されます。

5. Vault を使用している場合、Vault にアクセスするためのメニューが表示されます。

クイックアクセスツールバー

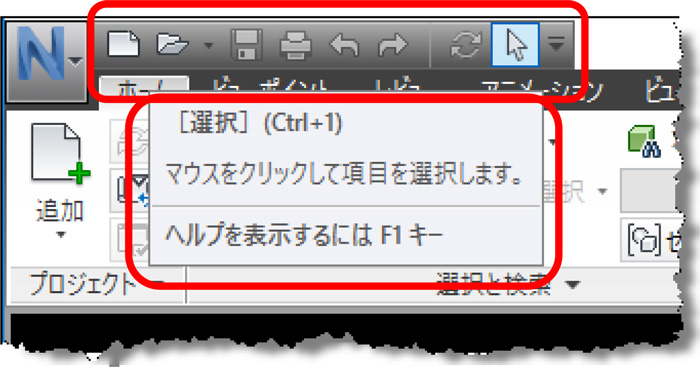

1. クイックアクセスツールバーの各アイコンにはショートカットメニューが用意されて おり、マウスポインタをあてるとツールチップが表示され、機能を確認できます。

クイックアクセスツールバー

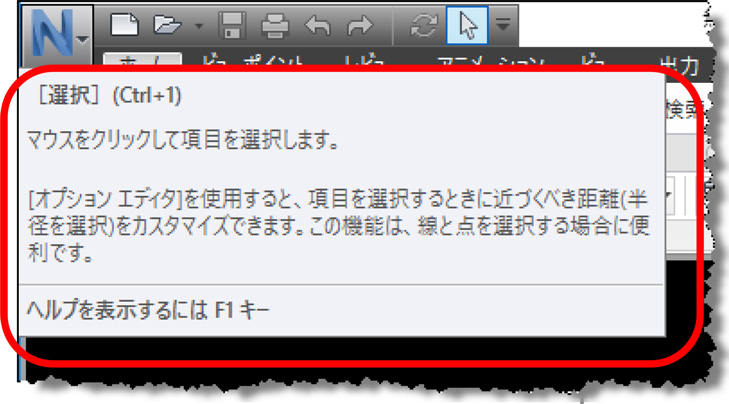

2. しばらくマウスポインタを当てているとツールチップが拡張され追加の情報を見ることができます。3 以降の手順でクイックアクセスツールバーへの機能の追加を確認します。

クイックアクセスツールバー

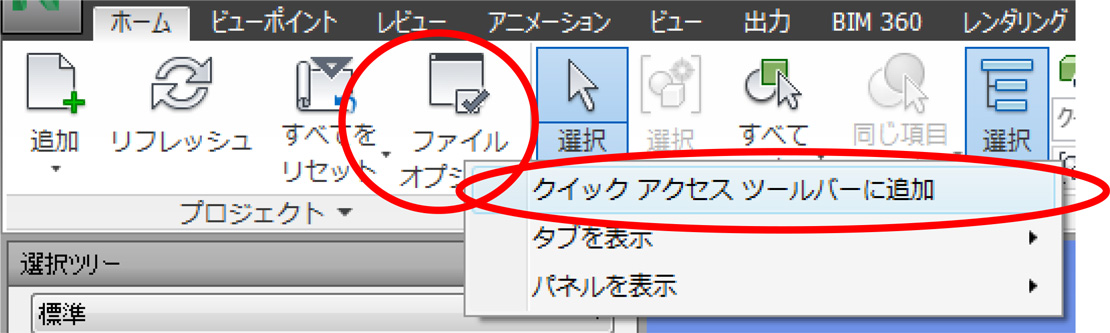

3. ¥Exercise03¥Exercise03-CompletedSite.nwd を開き、リボンバーの[ホーム]タブにある[ファイルオプション]を右クリックします。

4. [クイックアクセスツールバーに追加]を選択します。

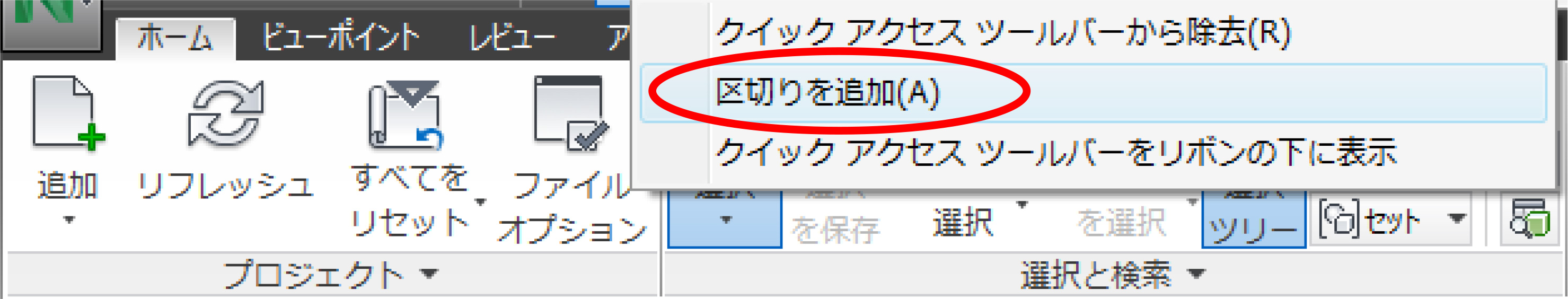

5. クイックアクセスツールバーの[選択]アイコンを右クリックし[区切りを追加]を選択すると、区切りをセットしツールバーを整理できます。

情報センター

1. 検索の枠はアイコンをクリックし、表示/非表示を切り替える事ができます。

情報センター

2.検索枠内にキーワードを入力しエンターキーを押すと、該当するヘルプが表示されます。

情報センター

3.「コミュニケーションセンター」で製品の情報を表示できます。

コミュニケーションセンター

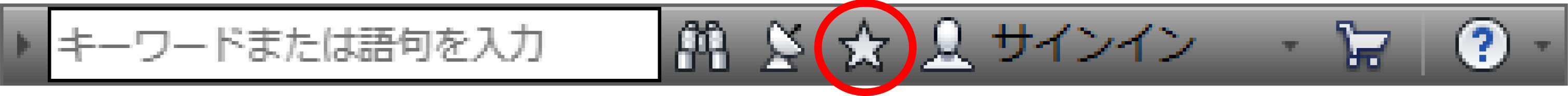

4. 「お気に入り」アイコン。コミュニケーション センターから保存している重要なリンクにすばやくアクセスする場合に使用します。

「お気に入り」アイコン

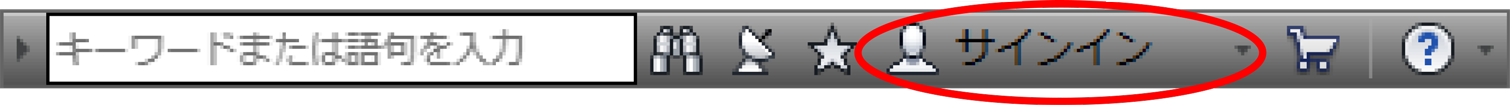

5.「サインイン」アイコン。A360 サービスにサイン インします。

「サインイン」アイコン

6. 「Autodesk Apps Store」アイコン。Autodesk Apps Store ページにアクセスできます。このページでは、Autodesk 製品と一緒に使用できるさまざまなアプリケーションを見つけることができます。

「Autodesk Apps Store」アイコン

7.「ヘルプ」アイコン。ヘルプにアクセスできます。

「ヘルプ」アイコン

8.ヘルプ隣のドロップダウンアイコンをクリックすると、内包しているメニューを確認できます。

ヘルプ隣のドロップダウンアイコン

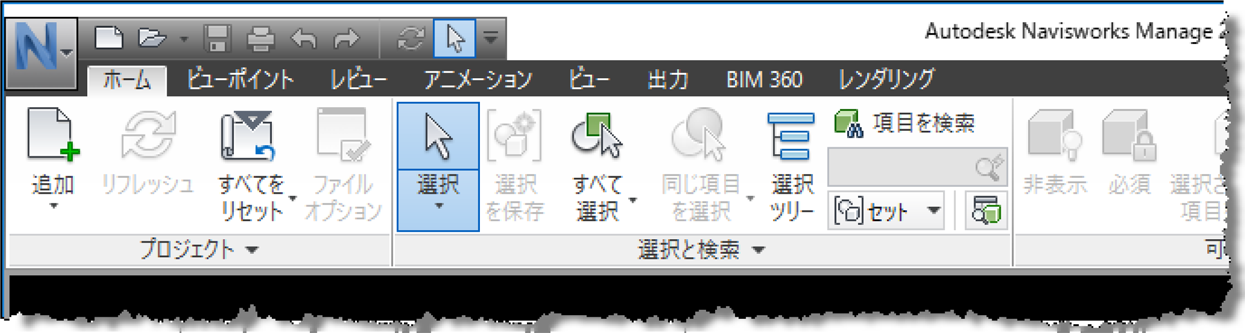

リボン メニュー

1. 各メニューが表示されます。

リボン メニュー

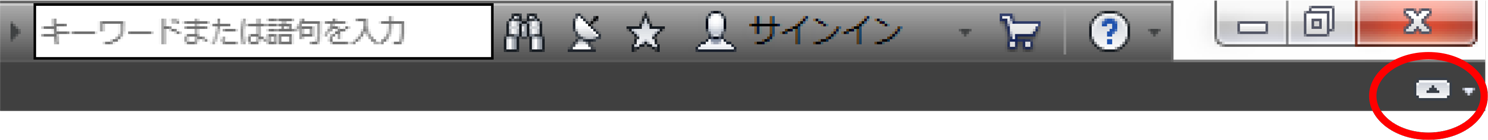

2. リボンメニューの表示スタイルは以下のボタンをクリックして切り替える事ができます。

リボン メニュー

シーンビュー

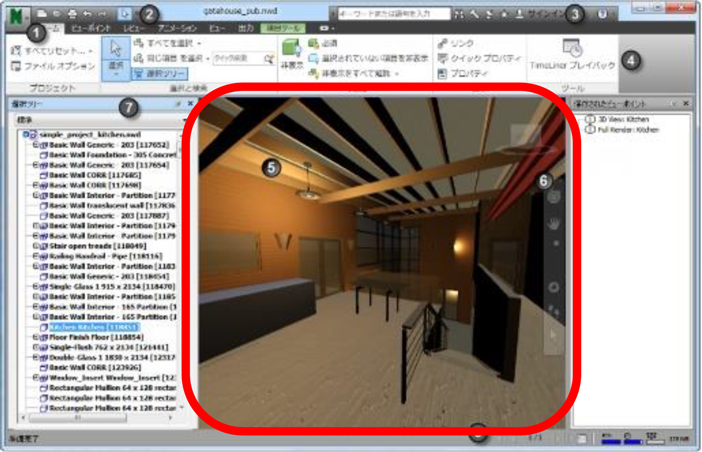

1. モデルを表示したり操作する領域です。

シーンビュー

ナビゲーションツール

1. モデル内でのインタラクティブなナビゲーション及び方向設定が行えます。

ナビゲーションツール

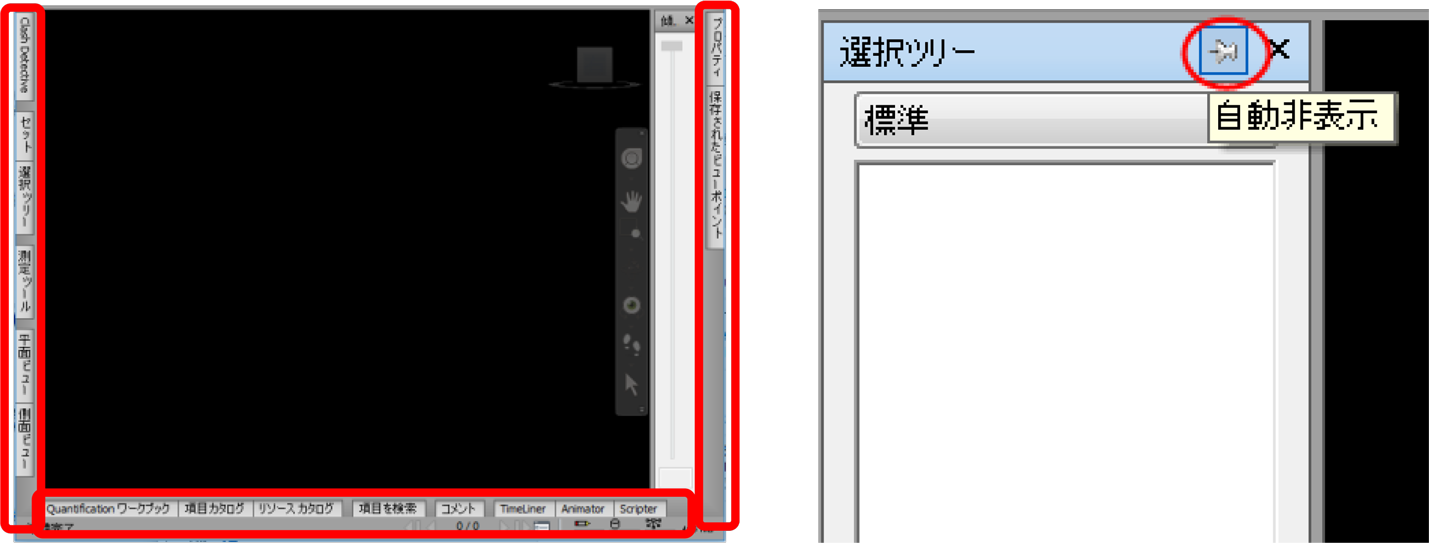

ドッキング可能ウィンドウ

1. シーンビュー内の左右下にドッキングして利用するウィンドウ。

2. 各タブをクリックしてウィンドウを表示したら「自動非表示」をクリックしウィンド ウの表示を固定します。ウィンドウを非表示にしたい時はもう一度「自動非表示」を クリックするとタブメニューに戻ります。

ドッキング可能ウィンドウ

3. タイトルバーをダブルクリックするとドッキングまたはドッキング解除します。(ド ラッグ&ドロップでも可)

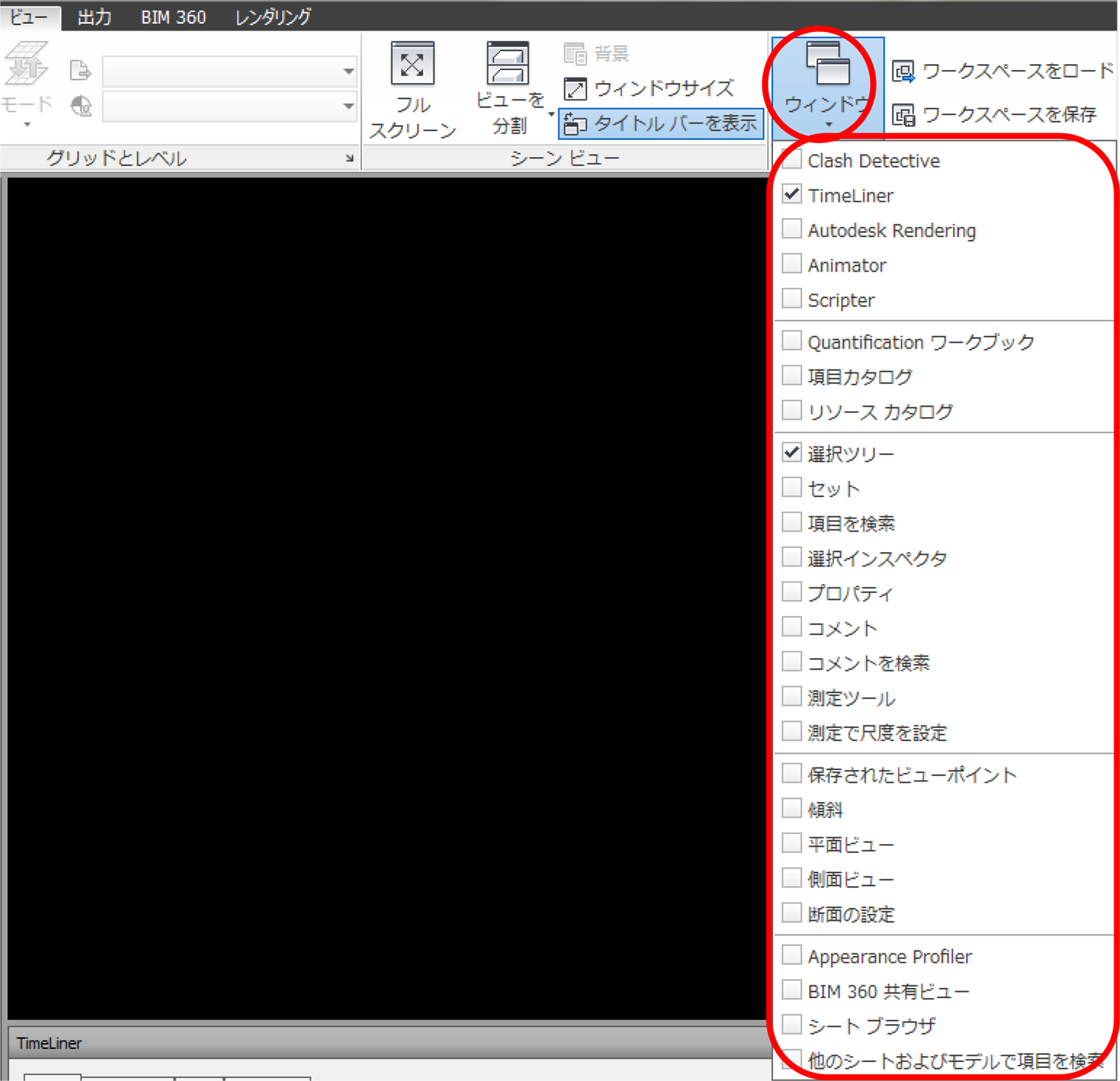

4. 必要とするウィンドウメニューが無い場合は[ビュー]タブ-[ワークスペース]パネル-[ウィンドウ]を選択し、チェックボックスをクリックして表示します。

ドッキング可能ウィンドウ

ステータスバー

1. ステータスバーは画面右下にあります。

2. [鉛筆プログレス]バーは現在のビューの描画量を示します。
[ディスク プログレス]バーは現在のモデルがメモリにロードされている容量です。
[Web サーバ プログレス]バーは現在のモデルが Web サーバからダウンロードされて いる量を示します。
[メモリ]バーは現在使用されているメモリ容量を示します。

ステータスバー
