九州電技開発株式会社
3次元活用で電力網整備の円滑化
ケーブル一本までモデル化

疑問解消しながら業務と向き合う／大塚商会のサポートが力に

九州電技開発の配電土木グループでは、福岡市の中心部における電力供給ルート整備に伴う調査・設計業務を受注したことが、BIM/CIM に取り組むきっかけになった。業務を担当した蝶高志課長、平井貴明係長、坂本望美係長の 3 人は初めての BIM/CIM ツールに向き合いながら、着実に操作スキルを磨いてきた。

業務に着手した 2022 年 2 月のタイミングには、大塚商会の BIM/CIM 研修を受講し、採用を決めたオートデスクの BIM/CIM 関連ツールの基本操作を一通り学んだ。業務を進める中で操作の疑問が生じた場合には、大塚商会が提供する業務サポートサービス『たよれーる』を積極的に活用した。

その中でも「BIM/CIM テレホンサポート」は豊富な業務経験を持つ CAD エンジニアに電話で業務上の困りごとを相談できることから、3 人は業務開始当初だけでなく、現在もなお有効活用しているという。社内標準設計ツールに位置付ける AutoCAD の活用経験が 3 年あった坂本氏は「実際の業務に当てはめてツール操作の疑問点を聞くことができ、このサービスのおかげで円滑に業務を進めることができている」と強調する。

BIM/CIM 研修ではテキストに沿ってツールの使い方をマスターしていったが、実際の業務ではゼロからツールを設定する必要がある。テレホンサポートではパソコンの画面を共有しながら質問していくスタイルになるため、ピンポイントで疑問点を解消することができる。「1 回当たり 1 時間ほどの説明を聞き、週 1 ペースで利用してきた」と振り返る。

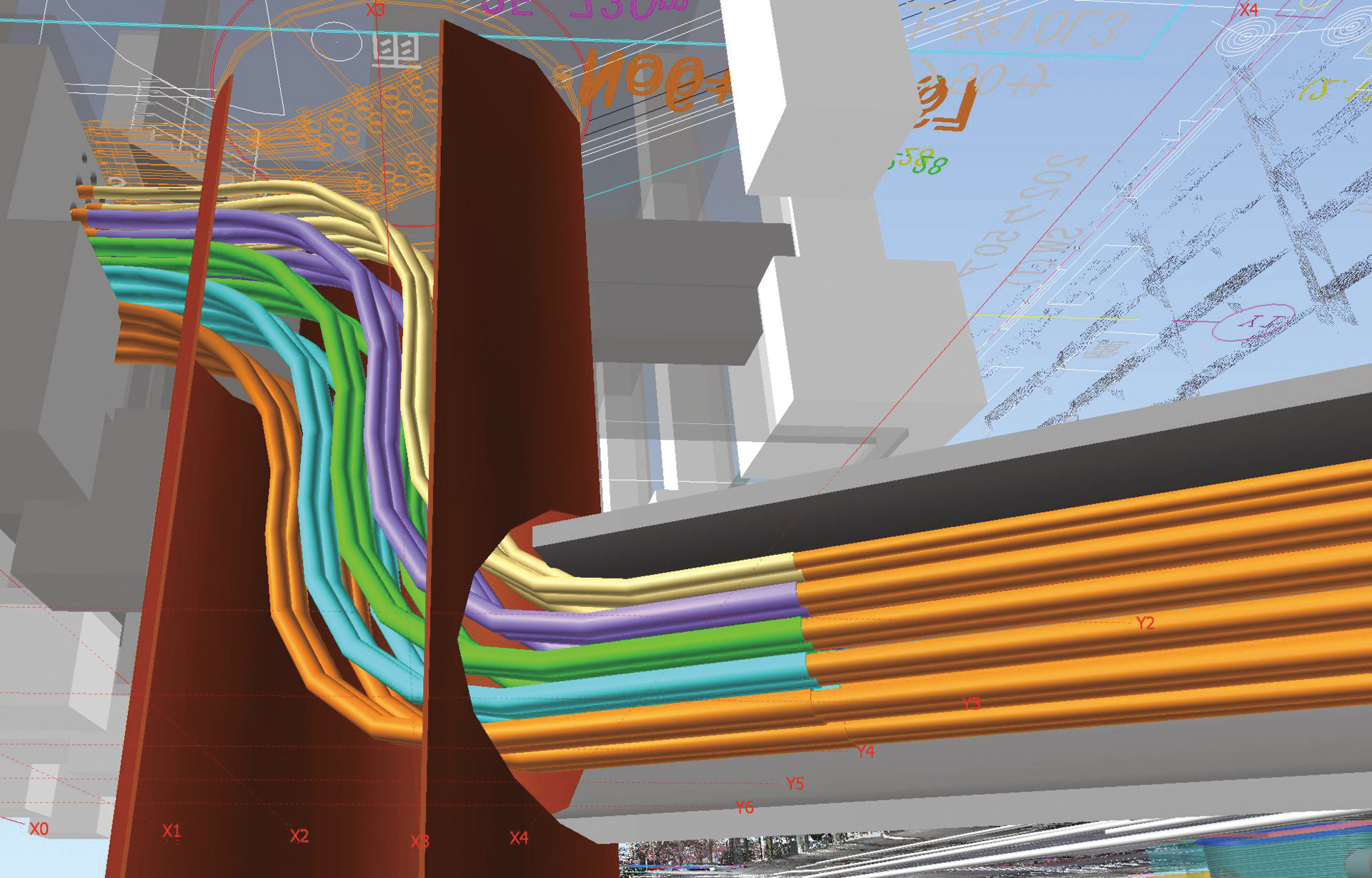

大塚商会には案件ごとにモデルを構築するため、業務内容を細かく伝え、業務の流れに沿った操作テキストも作成してもらった。電力施設と管路の立ち上げ部分を担当した平井氏は土木設計ツール『Civil 3D』を活用し、電力ケーブル 1 本まで細かくモデリングしながら収まりを確認してきた。「AutoCAD と Civil 3D の操作感が似ている点でも覚えやすかった」と振り返る。

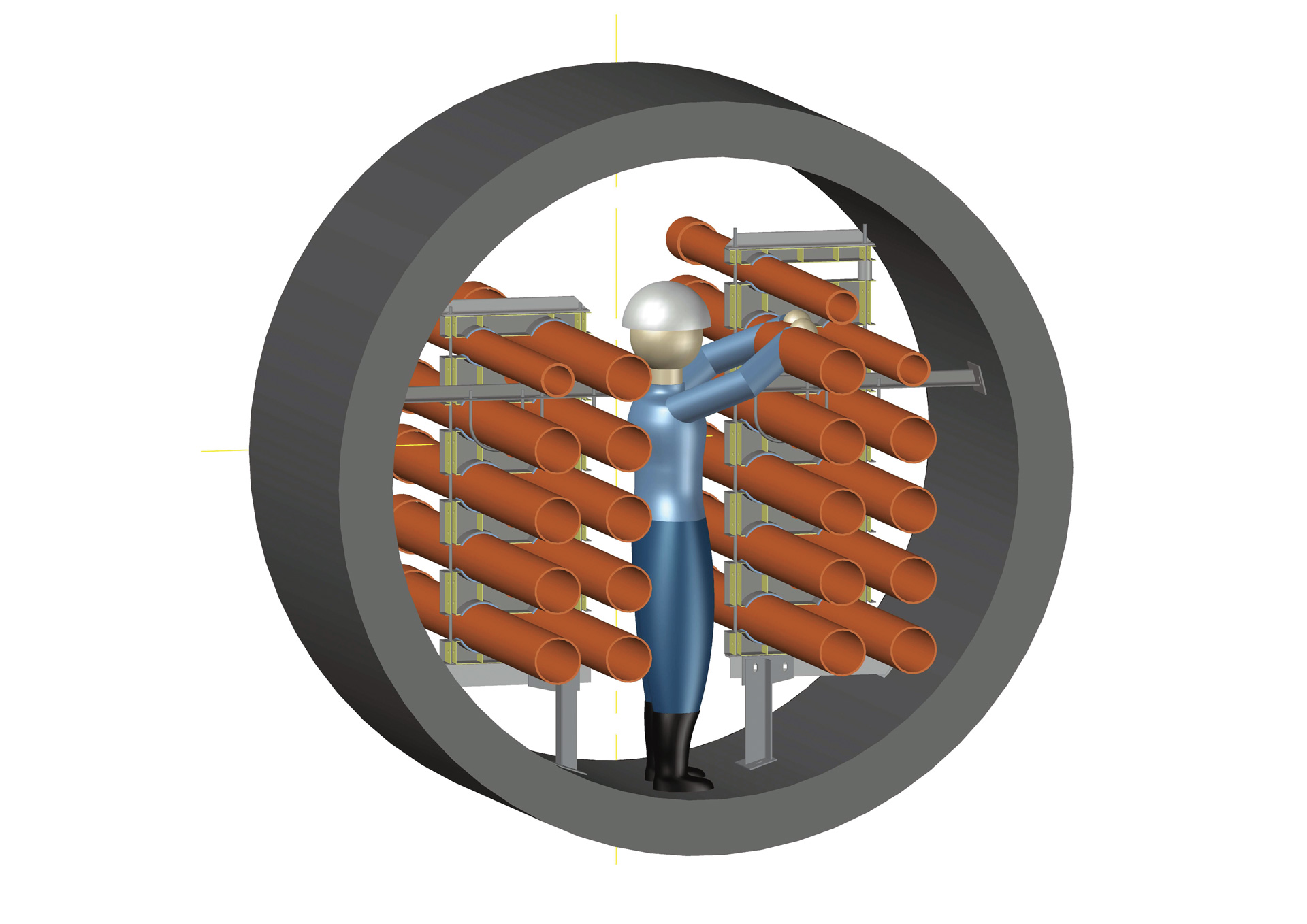

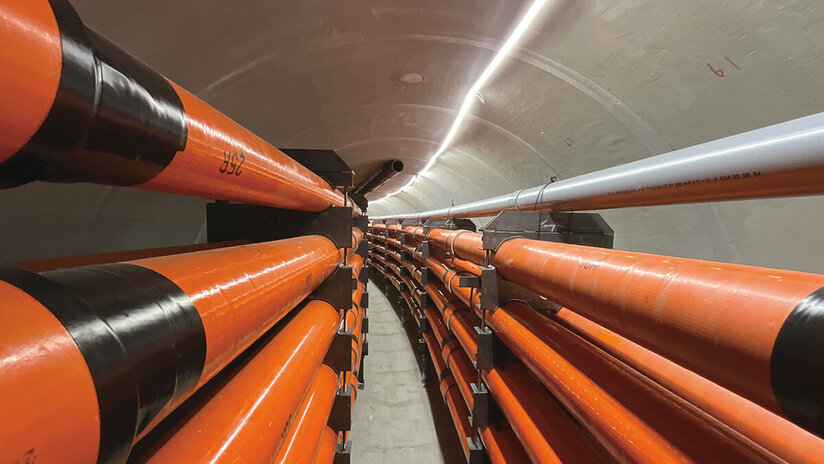

建物との取り合い部分を BIM ソフト『Revit』を使って取り組んできた坂本氏は「自分の頭でイメージしながら設計できることが 3 次元設計の進め方だけに、まずモデルを作っていこうという意識が芽生えた」ことを実感している。推進管内の配管設置部分で 3 次元によって取り付けやすさを細かな部分まで追求してきた平井氏も「施工や維持管理の次工程を意識しながら設計する大切さを改めて感じた」と強調する。

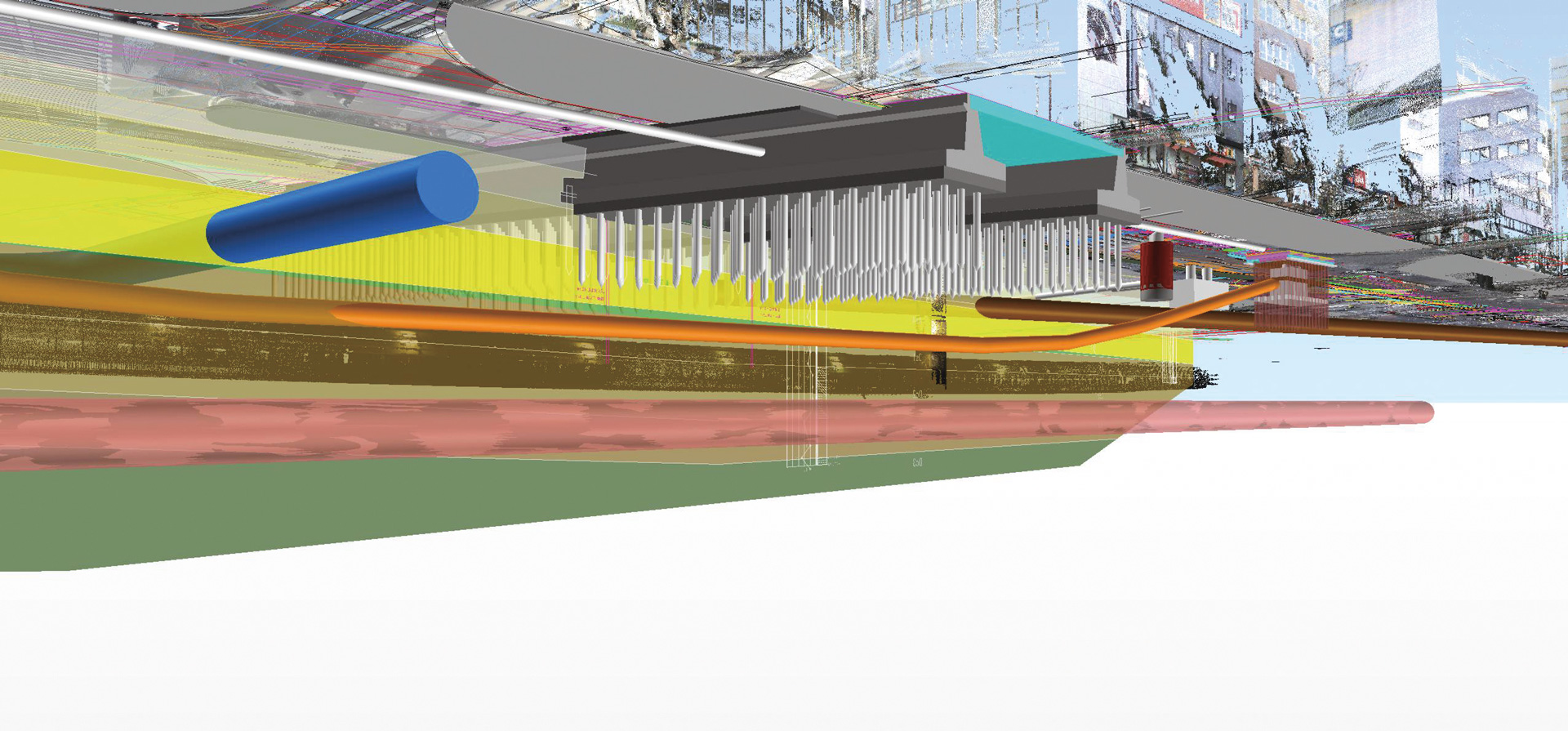

電力施設の接続部を起点として、推進工により長さ約 120m 地点まで掘り進める第 1 期工事区間では平井氏が Civil 3D、坂本氏が Revit、そして蝶氏がモデル統合を担う明確な役割分担で業務に取り組んできた。現在進行中の長さ約 250m の第 2 工事区間では、3 人とも各ツールの操作を一通り習得したことから、あえて担当を決めず、それぞれのスケジュールに沿って作業を進める流れに変えた。

業務は、AutoCAD を使って 2 次元で先行的に設計を進め、成果となる平面図と縦断図を Civil 3D で統合して 3 次元化を進めている。蝶氏は「設計変更が出てきた場合、2 次元に戻って修正した上で再度 3 次元化する流れになるが、将来的には最初から 3 次元設計に取り組み、より効率的に業務を進める流れを確立したい」と先を見据えている。福岡市中心部の調査・設計業務をきっかけに、グループ内では他の担当者にも 3 次元スキルを学ばせる動きが出てきた。

施工、維持管理に展開する流れに／新たなメンバーも3次元活用

九州電技開発の配電土木グループは 8 人体制。福岡市中心部の電力供給ルート構築に伴う調査・設計業務では、蝶高志課長、平井貴明係長、坂本望美係長の 3 人が BIM/CIM ツールの操作を習得しながら、3 次元モデルデータの活用によって業務の円滑化を実現している。蝶氏は「予想を上回るほど 3 次元活用の効果が大きいことを実感した。グループでは新たに 3 人の技術者にも BIM/CIM 研修をスタートしており、他の業務にも活用の幅を広げていきたい」と明かす。

これまで同社は送電線や配電線など九州電力送配電からの仕事が大半を占めていたが、近年は再生可能エネルギー関連や無電柱化事業などの調査・設計を手掛けるケースも増えてきた。業務の対象は多岐にわたり、各担当は常に複数の業務を掛け持ちしている。最近では橋の中に電力ケーブルを設置する橋梁添架や、小規模変電所の調査設計も増加しており、より短時間で円滑に業務を完了する手だてとして、3 次元データの活用を推し進めている。

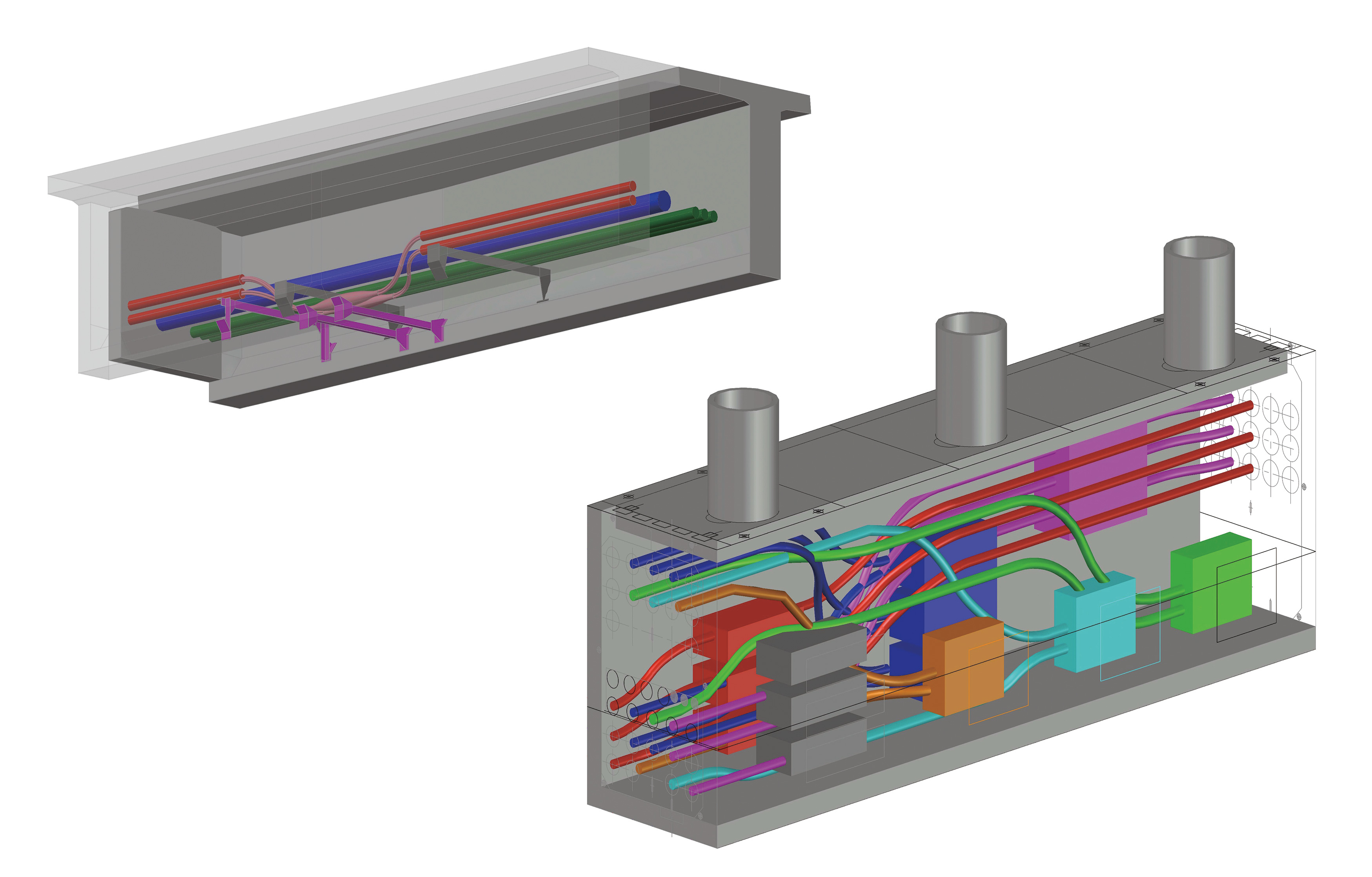

橋梁添架では管や電力ケーブルの取り合いを 3 次元で詳細に検証でき、小規模変電所では設置後の状況を見える化することで、関係各所や住民との協議に 3 次元が有効に機能する。「われわれ 3 人が市街地の調査・設計業務を通して実感したように、新たな 3 人にも BIM/CIM の有効性を体感してもらい、業務ツールとして効率的に使ってもらいたい」と考えている。

3 次元モデルデータを活用する際、グループ内では徹底してモデルを作り込むのでなく、短時間で効果的な成果を出せることを常に心掛けるようにしている。平井氏が「橋梁添架や変電所では 1、2 日程度で仕上げて説明する迅速さが重要になる」と言うように、3 次元の活用を前提にするのではなく、あくまでも業務効率化の手段として、より効果を発揮する業務に限定して活用する方針で取り組んでいる。

福岡市中心部の調査・設計業務では、3 次元モデルデータの活用によって業務の円滑化や設計精度の向上を実現した。しかしながら 3 次元化は自主的に対応しているのが現状で、しかも 2 次元設計の後に、その成果を使って 3 次元化する流れになり、業務量も時間も増してしまう。蝶氏は「将来的に 3 次元モデル業務の受注を実現していきたい」と期待している。その先に見据えるのは「3 次元設計を確立し、成果としての 3 次元モデルデータを施工や維持管理にも展開していく」ことだ。

3 次元モデルデータの活用は、設計の収まり確認にとどまらず、事業者や関係各所との協議を円滑化する有効な手段になる。企業の DX（デジタルトランスフォーメーション）戦略が拡大する中で、配電や送電の分野でも 3 次元モデルデータの活用がクローズアップされる可能性を秘めている。同社が市街地で自主的に進める 3 次元対応が業務の円滑化に寄与している成果も、その後押しになりそうだ。蝶氏は「国土交通省の BIM/CIM 原則適用の流れが、今後の民間インフラ事業にも着実に広がってくる」との期待を強く持っている。

社内では送電土木グループも BIM/CIM への関心を示しており、3 次元対応の準備を開始した。両グループを管轄する地中線技術部ではオートデスクのさまざまなツールを活用できる AEC コレクションのライセンスを増強した。3 次元モデルデータ活用の効果を実感した配電土木グループをきっかけに、同社は BIM/CIM への一歩を力強く踏み出した。
